Пресмятане на обективи
Фокусно разстояние:

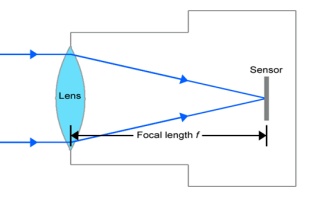

Когато светлинните лъчи преминават през изпъкнала леща (формата на лещата, показана на фигурата по-горе), те се пречупват и пресичат в една точка на известно разстояние зад нея. Това разстояние между оста на лещата и точката, в която лъчите се фокусират, се нарича фокусно разстояние. Когато говорим за камера за видеонаблюдение, обективът фокусира лъчите в точка, разположена върху повърхността на картинния сензор (съкр. сензора).
Комбинацията от фокусното разстояние и размерът (форматът) на сензора определя полето на видимост на камерата. Колкото по-малко е фокусното разстояние, толкова по-широко е полето на видимост и обратно.
В миналото, въртящите се хартиени калкулатори за изчисляване на фокусно разстояние са били прости и добри инструменти за бързо определяне на полето на видимост.
Днес, обаче, ние разполагаме с много по-съвършени инструменти и технически средства като, например, софтуер за проектиране и изграждане на модерни системи за видеонаблюдение, какъвто е IP Video System Design Tool.
Поле на видимост:
В ежедневния език полето на видимост (зрителното поле или полезрението), съкратено FOV, се отнася до тази област, която се вижда през някакъв оптичен уред, устройство или орган, каквито представляват обектива на камерата и човешкото око.
Това определение може да се приложи и когато говорим за видеонаблюдение и полето на видимост (FOV) може да се определи като ширината или височината на наблюдавана сцена, която се вижда от охранителната камера. То зависи от редица фактори като например размера (формата) на сензора и фокусното разстояние на обектива.
Опростено изчисление за обектив за камера за видеонаблюдение 1/4-инча може да се направи като се използва следната формула:
W (хоризонтална ширина) = (разстоянието) * 3.2мм / (фокусното растояние на обектива), където 3.2мм е хоризонталния размер на 1/4" сензор на камера за видеонаблюдение (4.8мм за 1/3" сензор ).
От изключителна важност е да се използва подходящ обектив за постигане на желаното поле на видимост. В противен случай изображението на охранителните камери няма да бъде със задоволително качество и параметри. Охранителните камери за видеонаблюдение с фиксирано фокусно разстояние на обектива са по-евтини и по-лесни за употреба, но не предлагат гъвкавост по отношение на избора и настройката на полето на видимост.
За да се избере подходящ обектив, проектантът на системата за наблюдение трябва да вземе под внимание всички параметри. Избягвайте използването на общодостъпни и опростени онлайн калкулатори за фокусно растояние, защото за правилния подбор на обектив трябва да имате предвид и монтажната височина на камерата както и височината на обектите. Без да се вземат предвид тези параметри, грешката в изчисленията може да надвиши 30%.
След като припомнихме някои основни познания за фокусното разстояние, нека да видим как се то изчислява с помощта на IP Video System Design Tool.
Калкулатор за фокусно разстояние: Изчисления за обективи за системи за видеонаблюдение
Като използвате секцията "Поле на видимост и фокусно разстояние" можете да пресметнете дължината на фокусното разстояние както и полето на видимост, за да намерите най-доброто място за разполагане на камерата:
За да изчислите зрителното поле или фокусното разстояние на обектива на камерата за видеонаблюдение, трябва да знаете някои инсталационни параметри. Ако желаете да изчислите фокусното разстояние на обектива трябва определите следните параметри:
* Разстояние от камерата - максималното разстояние от камерата до целта (обекта);
* Монтажна височина на камерата - височината, на която се инсталира камерата;
* Поле на видимост: Височина - височината на наблюдавания обект. Когато изберете полето на видимост (FOV) и монтажната височина на камерата, софтуерът автоматично изчислява наклона на камерата.
* Поле на видимост: Ширина - Другата възможност е да се посочи ширината на полето на видимост вместо неговата височина. Просто въведете желаната ширина на видима зона за определено разстояние от камерата. Ако промените параметрите на полето на видимост (фокусното разстояние и ъгъл на видимост), софтуеърът автоматично ще извърши всички необходими преизчисления. Друг вариант е да се посочат ъгли на видимост вместо ширина на полето на видимост. В този случай полето на видимост и фокусното растояние ще се изчислят автоматично.
* Размер (формат) на CCD или CMOS сензора на камерата - можете да избирате серзорен формат както следва: 1/4", 1/3", 1/2" , 2/3" , и 1". Обикновено можете да откриете формата на сензора в спецификацията на камерата. Типичната стойност за мрежова камера с резолюция VGA е 1/4". За много камери със CCD сензонр тази стойност е 1/3". Мегапикселовите камери могат да използват и други размери като 1/2" или 1".
Прозорецът за 3D изглед ви показва резултатите от изображението от камерата с два плаващи тестови тестови обекта (човешки фигури) - първият (лилав) на определеното разстояние и вторият (син) на долната граница на полето на видимост на камерата. Височината на тези два тестови обекти е 1.6м. Потребителят има възможност да добавя допълнителни тестови обекти.
Ако имате камера с фиксиран обектив и знаете стойността на неговото фокусно разстояние и трябва да пресметнете полето на видимост, можете просто да въведете параметрите на фокусното разстояние на обектива и да получите автоматично параметрите на полето и ъглите на видимост.
Височина на долната граница на полето на видимост
В някои случаи е достатъчно да се виждат само лицата на хората в наблюдаваната зона. В такива случаи в "Експертен режим" на работа, потребителят може да посочи параметрите на "Височина на долната граница" (Height of Lower Bound). На снимката по-долу можете да видите синята човешка фигура с параметри на височината на долната граница, съответно 0 и 0.6м.

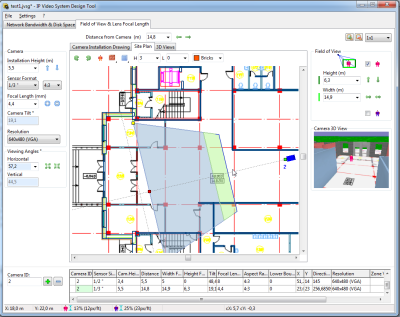

Същите изчисления могат да се направят и върху 2D Схемата на работната площадка.

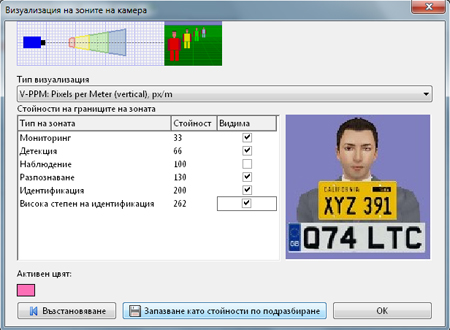

Зоните за мониторинг, детекция, наблюдение, разпознаване и идентификация са изобразени с различни цветове. Можете да настроите визуализацията на зоните на камерата като използвате Настройки / Визуализация зони на камера
