Изчисления за широчина на лентата и дисков капацитет
При проектиране на системата за сигурност има два важни параметъра, които проектантът трябва да вземе предвид и съблюдава:
1. Необходимата широчина на лентата (Bandwidth), която е способна да осигури съответната скорост на трансфер на информацията;
2. Необходимото пространството за съхранение на видео архивите.
Нашият софтуер прави възможно автоматично да бъдат изчислени тези два параметъра. За да се калкулира коректно широчината на лентата и капацитетът за съхранение, трябва да се определят типа камери и да се уточнят някои параметри на конкретната система за видеонаблюдение.
По-долу са изброени основните параметри, които трябва да бъдат спесифицирани, за да се постигнат коректни изчисления.
* Разделителна способност (Резолюция) - Разделителната способност на камерата - пиксели.

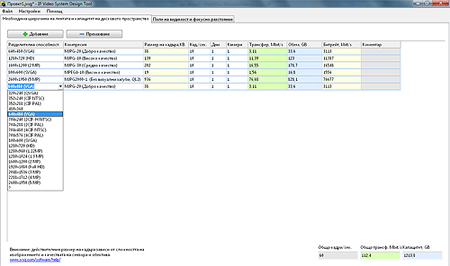

Можете да изберете разделителната способност на камерата от списъка с падащото меню. Списъкът съдържа най-популярните PAL и NTSC разделителни способности на камери (като 352*288 CIF PAL, 704*576 4 CIF PAL и т.н.), както и някои типични резолюции на мрежови камери (като напр. 640*480), включително мегапикселови резолюции (1280*1024, 1600*1200) и др.
* Компресия - Видео компресия
Можете да избирате някой от следните формати:

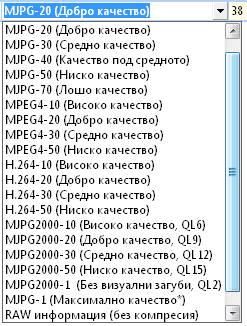

Всеки един от тях има няколко нива на качество, вариращи от ниско до високо качество. Изображението по-долу показва избора на нивото на качество, получавано с всяка от тези настройки. Разбира се, имайте предвид, че колкото е по-високо качеството на изображение, толкова по-голяма широчина на лентата ще ви е необходима, както и по-голям капацитет на необходимото пространство за съхранение на видео записите. Така че най-добре е да се постигне оптимален баланс между двете - не забравяйте, че във всеки един проект трябва да се придържате към целите на системите за сигурност за конкретния случай.
* Брой кадри за секунда (Фреймрейт) - Броят кадри за период от 1 сек.
Типичният брой кадри за секунда за системи за видеонаблюдение е в диапазона 4-15 кад/сек.. В някои конкретни приложения (като например видеонаблюдението в казина) е необходимо да се използват по-високи стойности на фреймрейта достигащи до 25-60 кадъра в секунда.
* Дни - Период равен на 24 часа
Това се използва за изчисляване на капацитета на пространството за съхранение. Така например, ако имате намерение да съхранявате архивите за период от една година, стойността "дни" ще бъде 365.
* Камери - Камери за видеонаблюдение
Броят на камерите с еднакви параметри във вашата система за видеонаблюдение.
* Сложност на изображението
Изображението от някои камери за видеонаблюдение е по-подробно и кадрите имат по-голям размер. Тази опция е достъпна в "Експертен режим" .
* Запис % - Времето на запис
Параметърът изразява интервала, в който камерата извършва запис, отнесен към общото време в проценти. Например за непрекъснат запис стойността на този параметър е 100%. Ако видеото се записва на фиксирани интервали от време през денонощието, или ако камерите за видеонаблюдение са свързани със система за засичане на движение и се активират само при наличие на някакво движение и в други подобни случаи, този параметър се използва за изчисляване на необходимото дисково пространство за съхранение.
* Движение % - Активност на движение
Този параметър се използва при изчисление на широчината на лентата при MPEG4 и H.264 и стойността му е 100 % при непрекъсна активност .
След като бъдат определени всички посочени по-горе параметри, се калкулират и визуализират резултатите за всеки тип камера по отношение на следните параметри, които следва да бъдат използвани при проектирането на системата:
* Размер на кадъра (Килобайти)
Софтуерът калкулира размера на кадъра на базата на резолюцията и компресията. В някои специални случаи можете да измерите вашия реален размер на кадъра и да го посочите в това поле:
* Широчина на лентата, (Мегабита/сек.)
Каква скорост на трансфер е необходимо да се осигури за камерите от системата:
* Дисково пространство, (Гигабайта)
Необходимото дисково пространство (пространство за съхранение), което трябва да се осигури за съхранение на видеозаписите.
В долната част на екрана можете да намерите общите стойности за широчината на лентата, дисковото пространство (пространство за съхранение), необходими за цялата ваша система за видео наблюдение, за да е в състояние тя да работи ефикасно и надеждно и да изпълнява задачите, за които е проектирана.
За да направите правилно планиране на вашата система е добре да сте запознати с практическите стойности за широчината на честотната лента, които можете реално да очаквате от различните типове мрежи:
* 1 Gigabit Ethernet: 500 Mbit/s
* 100 Mbit Fast Ethernet: 55 - 60 Mbit/s
* 10 Mbit Ethernet: 6 - 7 Mbit/s
* WIFI 802.11g 54 Mbit: 12 - 25 Mbit/s
Софтуерът коректно и точно изчислява стойностите за размера на кадъра в зависимост от разделителната способност и формата на компресия, използвайки разработения от нас метод, базиран на наши задълбочени проучвания, проведени с продукти на компании лидери в своята област, като AXIS, Sony, Panasonic, Bosch, ArecontVision, Mobotix, Avigilon и т.н
При сравнения с данни от производителите, нашите резултати съответстват на усреднените практически стойности, които представляват оценъчни такива, и не отчитат фактори, които не е възможно да бъдат измерени в етапа на проектиране.
Затова при проектирането на системите за видеонаблюдение, с цел гарантиране на тяхното безпроблемно функциониране е препоръчително да се оставя допълнителен запас ресурси в размер на 20% от изчислените стойности.
Външна препратка: Видео уроци
